1、给交换机划分VLAN
Vlan是虚拟局域网的意思，它相当于一个局域网工作组。“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan2的IP地址是可以随便设置的。
下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：
A.在交换机里添加VLAN 10
system-view （一般用缩写：sys）
[Quidway] vlan 10 （添加编号为10的vlan）
[Quidway-vlan10] quit （一般缩写：q）
B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0
[Quidway]interface vlanif 10 （interface一般可以缩写为：int ；vlanif也可以只写vlan）
[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)
[Quidway-vlanif10]quit
C.设定交换机上第20个端口模式为access （默认为trunk，需在将端口划入VLAN前转为ACCESS）
[Quidway] int gigabitethernet 0/0/20 （gigabitethernet：千兆以太网口）
[
Quidway-GigabitEthernet0/0/20] port link-type access （port：端口）
[
Quidway-GigabitEthernet0/0/20]quit
D.将第20个端口加入到vlan 10里
[Quidway] vlan 10
[Quidway-vlan10] port gigabitethernet 0/0/20 （如果是多个连续端口，用XX to XX）
[Quidway-Vlan10]quit
这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。现在可以用网线把交换机的第20个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX，网关为192.168.66.66，在CMD里ping192.168.66.66可以ping通。
2、删除VLAN
A.
在系统视图下，用“undo int vlan 2”命令删除vlan 2的3层口，这样vlan 2就没有了，但是划分给vlan 2的那些端口依然还处于vlan 2里，这时可以将那些端口释放出来，让他们不再属于任何vlan
B.
在系统视图下，用“undo vlan 2”命令删除2层口，这个命令可以释放那些原先划分给了vlan 2的端口，现在它们不属于任何vlan了。
当然，将交换机上的某个端口更换到某个vlan里，是可以直接在vlan视图里添加端口的。
注意：交换机上的某个端口被设置成了access模式，且加入了一个vlan，要想将这个端口的模式更改为trunk，直接在端口视图里打上“port link-type trunk”是不行的，会出现Error: Please renew the defaultconfigurations.这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan，才能将这个端口设置为trunk。
3、通过端口进行限速
现在要对交换机上的第2个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S
配置命令说明：
Inbound：对入端口报文进行限速
Outbound：对出端口报文进行限速
sys
[Quidway] intgigabitethernet 0/0/2
[
Quidway-GigabitEthernet0/0/2] qos lr outbound cir 1024 cbs204800 （1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200，cbs代表突发信息速率 cir代表承诺信息速率 ）
这个命令执行后，端口2的下载速度就被限制在128KB/S以内，实际测速表明，这个限速数值是该端口数据流量稳定后的速度，它的短暂峰值高出128KB/S很多，这个应该是交换机从侦测端口流量到启动限速需要一个过程，下载速度稳定后是在128KB/S上下徘徊，效果还是不错的，比路由器限速和限速软件的效果都要好很多，最关键的交换机稳定。
注：取消限速方法
[Quidway-GigabitEthernet0/0/2] undo qos lr outbound
4、配置基于地址池的DHCP服务器
A．全局启动DHCP服务。
sys
[Quidway] dhcp enable
B．配置IP地址池10的属性（地址池范围，dns地址，出口网关，地址池租期）
[Quidway] ip pool 10
Info:It's successful to create an IP address pool.
[Quidway-ip-pool-10] network 192.168.10.0 mask 255.255.255.0
[Quidway-ip-pool-10] dns-list 202.103.24.68
[Quidway-ip-pool-10] gateway-list 192.168.10.1
[Quidway-ip-pool-10] lease day 10
[Quidway-ip-pool-10] q
C．将接口GE0/0/1加入到VLAN 10
[Quidway] vlan 10
[Quidway-vlan10] port gigabitethernet 0/0/1 （如果是多个连续端口，用XX to XX）
[Quidway-Vlan10]quit
D. 配置VLANIF10接口下的客户端从全局地址池中获取IP地址
[Quidway]int vlan 10
[Quidway-vlanif10] ip add 192.168.10.1 24
[Quidway-vlanif10] dhcp select global
[Quidway-vlanif10] q
这时，可以用“dis ip pool”命令查看IP地址池配置情况

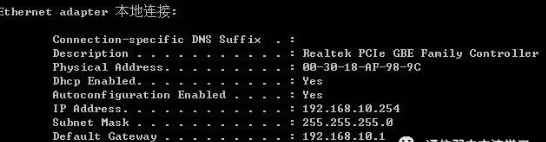

最后可以在电脑上验证是否成功
5、telnet远程登录设置
system-view
[Quidway]aaa (进入aaa视图)
[Quidway-aaa] local-user tcwq passwordcipher tcwq （cipher是暗号的意思，password cipher就是指密码显示出来的是乱码，在用dis cur命令时，看到的密码是乱码）
[Quidway-aaa] local-user tcwq passwordsimple tcwq （simple是简单的意思，passwor simple：弱口令，可以理解为明文，和cipher是相对的，在用dis cur命令时，看到的密码是明文）
[Quidway-aaa] local-user tcwq service-type telnet （设置用户tcwq的登录方式为telnet）
[Quidway-aaa] local-user tcwqprivilege level 3 （privilege level：权限级别，3为最高级别，拥有最高权限）
[Quidway-aaa] q
[Quidway]user-interface vty 04 （vty：虚拟终端，0 4代表有0到4一共最多5个终端可以同时登录到交换机）
[Quidway-vty0-4]authentication-modeaaa （authentication：认证，验证。验证模式设置为aaa模式）
[Quidway -ui-vty0-4]q
设置完毕，这时可以在cmd里telnet 网关，即可登录到交换机。

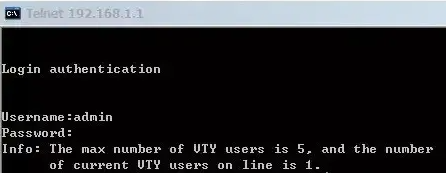

下面是S5324和S5700成功配置telnet后的截图
注意：当提示验证失败时，将网卡禁用再启用可以解决问题。
6、配置FTP服务器
建立一个FTP服务器，用户名为tcwq，密码为tcwq
sys
[Quidway] ftp server enable （开启FTP服务）
[Quidway] aaa
[Quidway-aaa] local-user tcwq passwordsimple tcwq
[Quidway-aaa] local-usertcwq service-type ftp
[Quidway-aaa] local-usertcwq ftp-directory flash:/ （配置FTP用户的访问路径，如果不配置这一项，登录时会提示“530 logged incorrect”）
[Quidway-aaa] q
这时用网线把电脑网卡和交换机的某个端口相连，电脑IP设置为和该端口所在Vlan的网关同一网段的地址（如IP：192.168.1.128，网关：192.168.1.1），在CMD命令行里输入FTP 192.168.1.1即可进入FTP的验证界面，输入账号tcwq，密码tcwq，即可登录
登录到ftp后，可以从交换机的Flash里下载文件到电脑里（下载的文件所在位置是登录到ftp服务器前的盘符，如上图中是从F盘根目录登录到FTP的，那么文件都会被下载到F盘的根目录里），也可以从电脑里选择文件上传到交换机的Flash里（速度很快，比串口烧录快多了），还可以删除flash里文件
ftp>dir (查看文件)
ftp>getvrpcfg.zip (下载文件名为“vrpcfg.zip”的文件)
ftp>put f:\S5700\web.zip (将电脑F盘里名字为S5700的文件夹里的web.zip文件上传的交换机的Flash里)
ftp>deleteweb.zip (删除文件名为“web.zip”的文件)
7、WEB网页管理
三层交换机可以进行网页管理，前提是HTTP服务要开启，且交换机Flash里有web管理文件并被成功加载。
上一步进行了FTP服务器配置，如果交换机里没有ZIP后缀名的WEB管理文件，就需要先用FTP把WEB管理文件上传到Flash里
ftp> put f:\S5700\web.zip
200 Port command okay.
150 Opening ASCII mode data connection for web.zip.
226 Transfer complete.
显示到这里就说明web.zip文件被成功上传到Flash里了。
下面就需要在终端或者telnet里将刚刚上传的web.zip进行加载
sys
[Quidway] http server loadweb.zip （加载web.zip）
接下来就可以开启HTTP服务了，在没有加载web.zip之前，HTTP服务是开启不了的
[Quidway] http server enable
现在建立一个网管账号，账户名xiaodong，密码xiaodong
[Quidway] aaa
[Quidway-aaa] local-user xiaodong passwordsimple xiaodong
[Quidway-aaa] local-user xiaodong service-typehttp
[Quidway-aaa] q

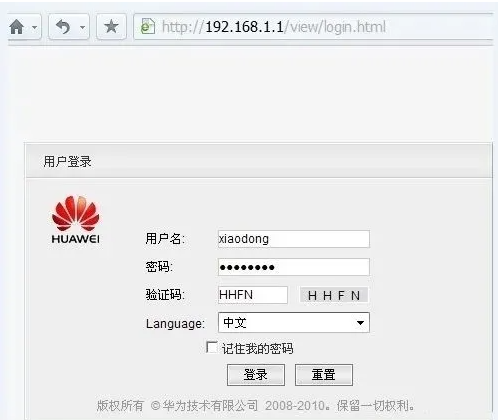

这时可以在电脑上打开浏览器，输入192.168.1.1，进入登录验证界面，输入账号xiaodong，密码xiaodong，验证码，即可登录。
